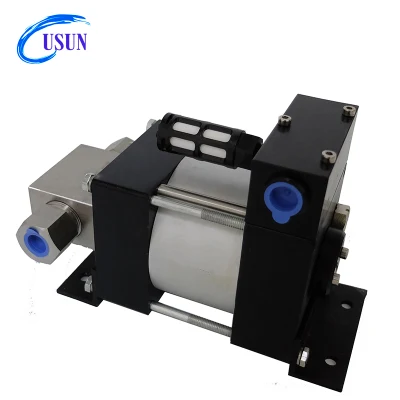

Informazioni generali sulle pompe per liquidi ad azionamento pneumatico
Le pompe di liquido ad aria USUN sono dispositivi di rapporto che utilizzano bassa pressione compressa
aria che aziona un pistone di diametro maggiore (area x pressione) che è collegato linearmente ad un più piccolo
pistone/stantuffo idraulico. Utilizzando questo rapporto principale, è possibile generare una pressione idraulica più elevata.
I numeri di modello della pompa Usun riflettono il rapporto di pressione nominale delle pompe, mentre i dati tecnici
indica i rapporti esatti. La pressione di stallo in uscita è facilmente impostabile regolando la pressione di comando dell'aria
tramite un semplice regolatore di pressione dell'aria.
Moltiplicando il rapporto di pressione per il negozio disponibile
pressione dell'aria, è possibile calcolare la pressione nominale del liquido.
Exmple (modello pompa: Pompa liquido M25)
Area pistone trasmissione pneumatica ( Ø 80 mm)
Area pistone idraulico (Ø 16 mm)
Rapporto effettivo = 25:1
1. SEZIONE DI TRASMISSIONE PNEUMATICA
La sezione di trasmissione pneumatica è costituita da un pistone leggero completo di guarnizioni che corrono all'interno di un
cilindro in alluminio. Il diametro del pistone pneumatico è di 80 mm. Quando l'aria compressa viene fornita a.
la pompa l'aria spinge il pistone pneumatico verso il basso una corsa di compressione
( forza il fluido fuori dall'estremità del liquido).
Sotto il controllo dei perni pilota (valvola a fungo) attivato a ogni fine corsa
2. SEZIONE IDRAULICA ( estremità bagnata)
La sezione idraulica di una pompa del liquido ad aria è composta da 4 pezzi principali, il corpo idraulico,
pistone/stantuffo, valvole di ritegno e guarnizione alta pressione principale. L'impianto idraulico
il pistone/stantuffo è collegato direttamente al pistone pneumatico e a esso è alloggiato all'interno del corpo idraulico e.
il suo movimento verso l'alto e verso il basso crea il flusso di liquido in e fuori dalla pompa attraverso il controllo
valvole. Le valvole di ritegno sono caricate a molla e, durante la corsa di aspirazione, la valvola di ritegno di ingresso
si apre al massimo consentendo l'ingresso del fluido nel corpo idraulico e sulla corsa di compressione il
la valvola di ritegno di ingresso si chiude e la valvola di ritegno di scarico si apre forzando il fluido pompato in
processo.
La guarnizione ad alta pressione principale si trova all'interno dell'impianto idraulico e le guarnizioni pistone/stantuffo
contro questo durante il funzionamento. Esistono materiali e design diversi per le guarnizioni ad alta pressione
a seconda del fluido pompato e delle pressioni massime della pompa, tuttavia, il
le guarnizioni standard sono adatte sia per l'uso con acqua che con fluido idraulico.
Le pompe di liquido ad aria USUN sono autoadescanti, tuttavia, le pompe ad alto rapporto sono più difficili a.
Adescare e può richiedere lo spurgo. In generale, si sconsiglia di utilizzare un lubrificatore per tubazioni dell'aria.
Le pompe di liquido ad aria USUN vengono azionate automaticamente come uscita la pressione aumenta
la resistenza aumenta e la velocità del ciclo diminuisce fino a quando la pompa si arresta automaticamente
quando le forze di pressione di uscita sono uguali. Questa condizione è definita come condizione di stallo.
La pompa si riavvia con una leggera caduta nel pressione di uscita o aumento della trasmissione pneumatica
pressione. Le prestazioni della pompa possono essere influenzate da diverse condizioni, ad esempio il congelamento di
marmitta di scarico o valvole pilota (causate dall'umidità nelle tubazioni dell'aria), tubazione dell'aria di aspirazione inadeguata
formati e filer sporchi. Quando si utilizzano le pompe in modo continuo, si consiglia di utilizzare
una velocità massima di ciclo di 50~60 cicli al minuto.
Ciò aumenta gli intervalli di manutenzione e aiuta a prevenire formazione di ghiaccio
allo scarico. Un essiccatore di alimentazione dell'aria aiuta anche a ridurre la formazione di ghiaccio.
Per ottenere prestazioni complessive ottimali, si consiglia di non ridurre le dimensioni delle porte indicate
E consultare la sezione per le condizioni di flusso non mostrate nei grafici.
Applicazioni tipiche per pompe di liquido ad aria
Caratteristiche principali
Un modello disponibile in 8 rapporti
Compatibilità con una varietà di liquidi
Funzionamento pneumatico sicuro
Corpi in alluminio e materiali umidi di acciaio al carbonio o di acciaio inossidabile acciaio
Design collaudato, robusto, compatto, affidabile e facile da manutenere
Guarnizioni di alta qualità, lunga durata
Non è necessario lubrificare le tubazioni dell'aria
Ampia applicazione con ampia gamma di rapporti di pressione
Principali dati tecnici
Dati tecnici tipici per pompe di liquido ad aria
| Pompa aria/liquido seriale M. | ||||||||||||||||||
| Dati tecnici base su aria condotta a 7 bar ,aria Il consumo è di 0.6-0.8 M3 al minuto | ||||||||||||||||||
| Base su aria condotta a 7 Bar | ||||||||||||||||||
| Modello | Diametro pistone/asta ø(mm) | Cilindrata per corsa (ml) | Liquido IN | Liquido IN USCITA | Pressione di scarico massima Bar@ 8,3 Bar | Pressione di scarico (Bar) 1Bar=0.1Mpa=1.019Kg/cm² | ||||||||||||
| 0 | 25 | 50 | 75 | 100 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 700 | ||||||
| Portata L/min (L/min) | ||||||||||||||||||
| M07 | 30 | 21.21 | PT3/8" | PT3/8" | 58.1 | 6.36 | 2.97 | 0.85 | ||||||||||
| M10 | 25 | 14.73 | PT3/8" | PT3/8" | 83 | 4.42 | 3.83 | 1.62 | 0.59 | |||||||||
| M16 | 20 | 9.42 | PT3/8" | PT3/8" | 132.8 | 2.83 | 2.45 | 2.07 | 1.41 | 0.57 | ||||||||
| M25 | 16 | 6.03 | PT3/8" | PT3/8" | 207.5 | 1.81 | 1.57 | 1.33 | 0.9 | 0.72 | 0.6 | 0.42 | 0.12 | |||||
| M45 | 12 | 3.39 | PT3/8" | PT3/8" | 373.5 | 1.02 | 0.88 | 0.85 | 0.81 | 0.78 | 0.75 | 0.68 | 0.51 | 0.31 | 0.27 | 0.14 | ||
| M64 | 10 | 2.36 | PT3/8" | NPT1/4" | 531.2 | 0.71 | 0.61 | 0.59 | 0.57 | 0.54 | 0.52 | 0.59 | 0.52 | 0.42 | 0.38 | 0.19 | 0.09 | |
| M100 | 8 | 1.51 | NPT1/4" | NPT1/4" | 830 | 0.45 | 0.39 | 0.38 | 0.36 | 0.35 | 0.33 | 0.38 | 0.33 | 0.32 | 0.3 | 0.27 | 0.23 | 0 |
| M130 | 7 | 1.15 | NPT1/4" | NPT1/4" | 1079 | 0.35 | 0.3 | 0.29 | 0.28 | 0.26 | 0.25 | 0.29 | 0.25 | 0.24 | 0.23 | 0.21 | 0.17 | 0.12 |
Nota 1) la pressione di scarico massima è a una pressione di azionamento pneumatico di 8 bar o 116 PSI, per un uso prolungato
di tale pompa , suggeriamo che la pressione condotta ad aria dovrebbe Non superare 8 bar
Schema tipico di tali pompe idrauliche ad aria
